Wir machen die Energie der Erde für Sie nutzbar
Mit unserem Bohrgerät GEO-SMART®.
Die unkomplizierten Einsatzmöglichkeiten unseres Bohrgerätes GEO-SMART® erlauben den Einbau einer Erdwärmesonde inklusive des Verpressens an einem Tag.
Erdwärmeanlagen von aQua-thermic
1 Tag – 1 Bohrloch
Innerhalb eines Tages führen wir die Erdbohrung für ein Bohrloch durch, inklusive des Einbaus einer Erdwärmesonde.
Direkter Anschluss
Je nach Baufreiheit schließen wir Ihre Erdwärmeanlage direkt nach der Bohrung an das Heizungssystem Ihres Gebäudes an.
Nahezu wartungsfrei
Hochwertige Materialien garantieren einen nahezu wartungsfreien Betrieb der Erdwärmeanlage.
Ablauf einer Bohrung für Erdwärmeanlagen
Energie durch Wärmeaustausch
Als Erdwärme wird die in den oberen Bodenschichten gespeicherte Wärme bezeichnet. Die Gewinnung der kostenlosen Energie aus Erdwärme erfolgt vorrangig nach dem Prinzip des Wärmeaustausches. Hierfür werden Erdwärmesonden ins Erdreich eingelassen.
Einfach formuliert, sind Erdwärmesonden lange Rohrleitungen aus Kunststoff, durch die eine Flüssigkeit zirkuliert, die Wärme aus dem Boden aufnimmt und an die Oberfläche transportiert. Dort übergibt sie die gewonnene Wärme an den Kältemittelkreislauf einer Wärmepumpe, die wiederum das Heizsystem eines Gebäudes speist.
Diese Technologie ermöglicht eine konstante und zuverlässige Wärmeversorgung, unabhängig von Wetterbedingungen, Außentemperaturen oder Tageszeit.
Der Bohrvorgang
Die Anzahl und Tiefe der Bohrungen richtet sich nach der ermittelten Größe, um die geplante Wärmepumpe mit ausreichend Energie zu versorgen. Die notwendigen Bohrungen führen wir mit unserem elektrischen Bohrgerät GEO-SMART® aus.
Mittels eines Bohrmeißels wird im Bohrloch Bodenmaterial abgetragen, das über einen Spülungskreislauf zur Oberfläche transportiert wird. Das abgetragene Bodenmaterial wird in einer Spülgrube oder in einem Spülcontainer von der Spülung getrennt. Die Spülung gelangt mit Hilfe einer Arbeitspumpe, nach dieser Trennung, wieder in den Spülkreislauf. Ist die Bohrung bis zur erforderlichen Tiefe abgeteuft, wird das Bohrgestänge entfernt.
Einbringen der Erdwärmesonden

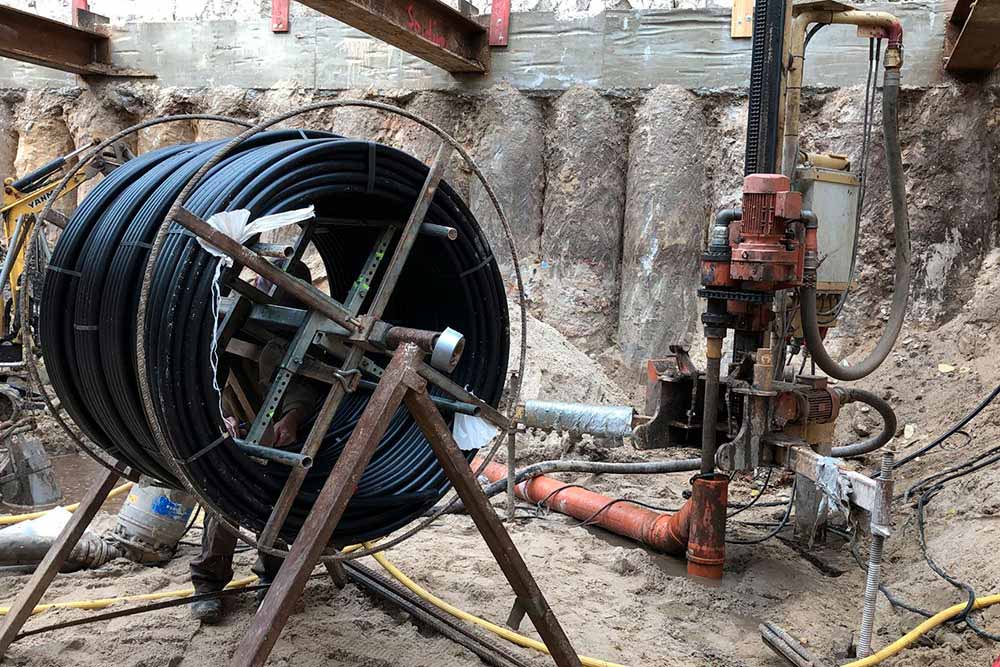

Anschließend erfolgt der Ausbau des Bohrloches mit einer Erdwärmesonde. Der Hersteller bestätigt für jede Sonde separat mit einem Qualitätszertifikat die fachgerechte Herstellung und Prüfung der Sonde. Von einer Haspel erfolgt dann der Einbau der wassergefüllten Sonde in das Bohrloch. Bedingt durch den Auftrieb des Materials kommen entsprechende Einzugsgewichte zum Einsatz.
Nachdem die Sonden bis in die Endteufe eingebaut wurden, erfolgt das Verpressen des Ringraumes mit einem Tongemisch, das nach der Fertigstellung aushärtet. Diese umweltverträgliche Tonsuspension wird über ein zusätzlich mit der Erdwärmesonde eingebautes und am unteren Ende offenes Rohr mit Verpresstechnik in die Bohrung gedrückt. So gelangt die Suspension von der Bohrlochsohle mit entsprechendem Druck bis zur Oberkante des Bohrloches, bis zum Austritt. Damit wird der homogene Verschluss zwischen der Bohrung und den unterschiedlichen Bodenschichten sowie Wasserleitern gewährleistet.
Erdwärmesonden werden in verschiedenen Tiefen installiert. Die Tiefe ist abhängig von den geologischen Bedingungen und dem Wärmebedarf des Objekts. Passend zu den jeweiligen geologischen Bedingungen setzen wir die entsprechende Bohrtechnik ein, die optimal auf die individuellen Anforderungen abgestimmt ist.

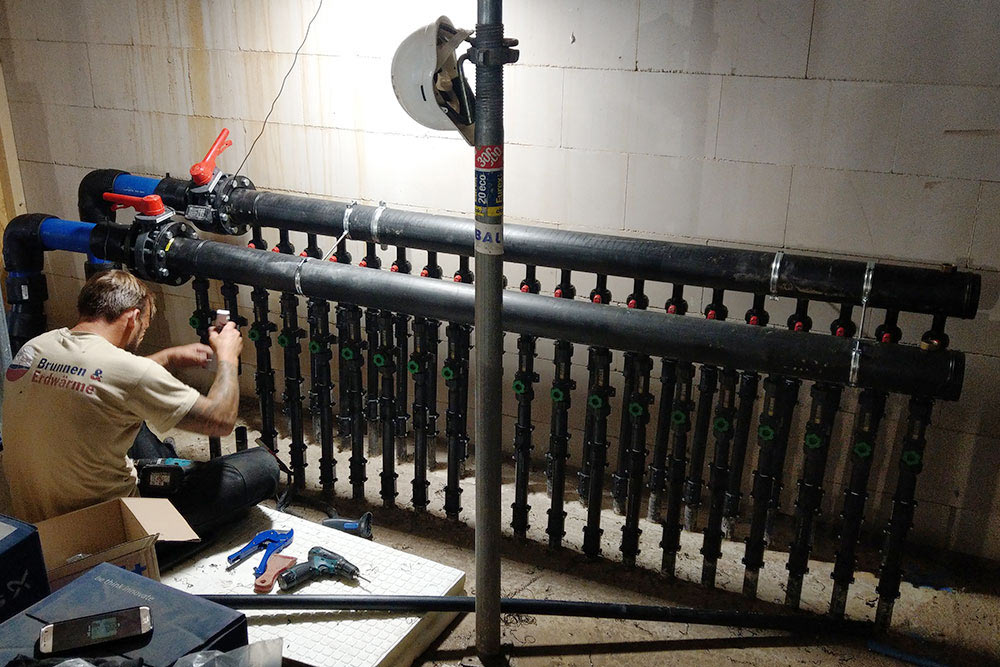

Sind mehr als zwei Bohrungen erforderlich, führen wir alle Sonden in einem Verteilerschacht zusammen, dessen Lage im Gelände frei wählbar ist. Den hydraulischen Abgleich nehmen wir über einen Verteilerbalken im Schacht vor.

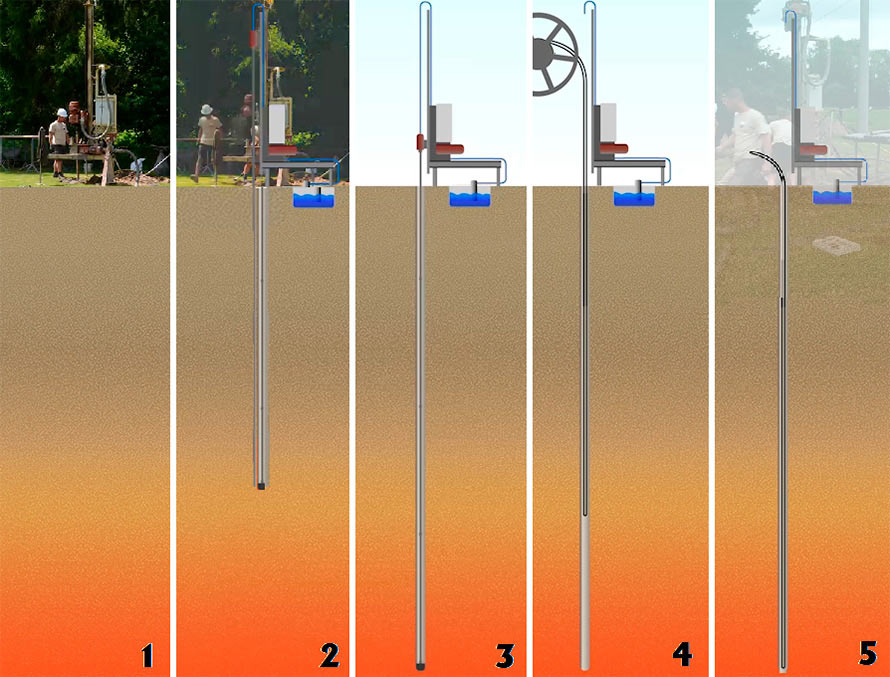

1 Aufbau Bohranlage
2 Bohrung
3 Ausbau Gestänge bei Endtiefe
4 Einbau Erdwärmesonde
5 Verpressung der Bohrung
Inbetriebnahme der Erdwärmeanlage
Vor- und Rücklauf der Erdwärmesonde werden nun an eine Wärmepumpe angeschlossen und mit einem Wärmeträger, einer speziellen frostsicheren Soleflüssigkeit, befüllt. Diese Flüssigkeit wird mit Inbetriebnahme der Erdwärmepumpe über eine Umwälzpumpe durch die Sonde gedrückt. Innerhalb dieses Kreislaufes nimmt der Wärmeträger die Erdwärme auf und führt sie dem Kältekreislauf der Wärmepumpe zu.
Nach der Installation des Systems werden abschließende Tests durchgeführt, um sicherzustellen, dass die Anlage zuverlässig und ordnungsgemäß funktioniert.
Unser elektrisches Bohrgerät GEO-SMART®
In den Jahren unserer Tätigkeiten rund um die Themen Erdwärme, Brunnenbau und Erdbohrungen haben wir verschiedene technische Anwendungen verwirklicht, um bestehende Technologien zu verbessern und in speziellen Bereichen zu ergänzen.
Für die maschinelle Herstellung von Tiefenbohrungen haben wir ein völlig neues Konzept entwickelt: Der GEO-SMART® ist ein einzigartiges Bohrgerät, welches in Bezug auf Umweltfreundlichkeit und Flexibilität mehr zu bieten hat als herkömmliche Bohrtechnik.
reiner Elektrobetrieb
- keine Geräuschbelästigung
- keine Hydrauliköle oder -schmierstoffe
- keine Verbrennungsabgase
- geringe Betriebskosten beim Bohren
patentierter Transportmechanismus
- gummibereifte Transportachse
- dadurch Schonung des Bestandsgrundstückes
- kleine Spurbreite (85 cm)
- geringer Platzbedarf beim Bohren
